УП устройства переходные для монтажа датчиков давления на другие резьбы

Под заказ
Модель
УП-2
649 руб.
УП-3
649 руб.
УП-10
649 руб.
УП-11
649 руб.
УП-12
649 руб.
УП-4
649 руб.
УП-5
649 руб.
УП-6
649 руб.
УП-7
649 руб.
УП-8
649 руб.
УП-9
649 руб.
УП-1
649 руб.
Как подобрать
Описание
Характеристики
Документация
Тех.параметры

Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.

Преимущества

  • Возможность использовать стандартные преобразователи давления и импульсные линии
  • Не влияют на точность измерений
  • Являются съемными для очистки от засорения

Технические характеристики

Рабочая среда жидкость, пар, газ
Давление рабочей среды до 40 МПа
Температура рабочей среды –40...+350 °С
Предельные значения температур окружающего воздуха при эксплуатации –40…+85°С
Присоединение к технологической линии резьбовое соединение или сварка
Присоединение к преобразователю резьбовое соединение М20?1,5 или фланцевый монтаж
Материал нержавеющая сталь AISI 304S

Габаритные размеры



Модель

Размеры, мм

L

L1

D

d

Конструктивные исполнения ОВЕН УП-1

УП-1

36

14

G 1/2”

-

УП-2

34

12

G 1/4”

-

УП-3

36

14

G 3/4”

-

УП-4

34

12

G 3/8”

-

УП-7

34

12

G 1/8”

-

Конструктивные исполнения ОВЕН УП-5

УП-5

37

12

М12?1,5

5

УП-6

35

10

М10?1

3

УП-8

37

12

М12?1

5

Конструктивные исполнения ОВЕН УП-9

УП-9

47

22,5

G 1/2”

-

Конструктивные исполнения ОВЕН УП-10

УП-10

-

-

-

-

Конструктивные исполнения ОВЕН УП-11

УП-11

39

17

М14?1,5

5

Конструктивные исполнения ОВЕН УП-12

УП-12

-

-

-

-

Конструктивные исполнения ОВЕН УП-13

УП-13

41

19

М16?1,5

5

Конструктивные исполнения ОВЕН УП-13

УП-14

-

-

М20?1,5

-

Конструктивные исполнения ОВЕН УП-13

УП-15

-

-

NPT1/2

-

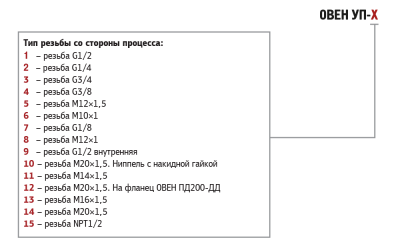

Обозначение при заказе

Обозначение при заказе ОВЕН УП
